DTA系列-中型可调节


高能吸收可调节

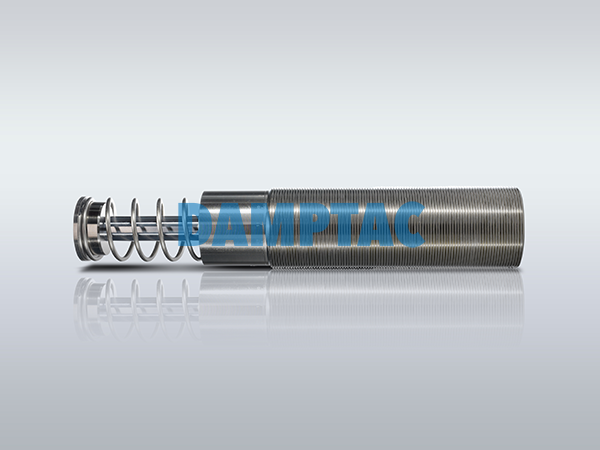

德泰克中型缓冲器Paner(坦克)系列采用独创的内螺旋吸震结构设计,吸收能量,有效重量及使用寿命显著提高于其他品牌,保证机器设备在重载或高速应用下也能平稳均匀的减速缓冲。缓冲过程中,通过最低的峰值阻尼力制动力和最短的减速时间,冲击能量被均匀吸收。DTA系列可以前后同步调节,保证在不同的应用工况下都能快速便捷的调节使用,而且性能极其优异,因此广泛应用在汽车制造行业等自动化行业。

DTA是可调节的型号,你可以根据撞击速度调节阻尼力的大小,调节旋钮可以360°旋转,刻度从0到12,缓冲器从软到硬,你可以调节到最佳的使用效果。DTA型号有两个调节旋钮,一个在前端,跟限位套筒集成一体,另一个在底部,需要用内六角扳手调节。切勿把缓冲器调到刻度之外使用!
DTA型号采用独创的内螺旋结构设计,吸收能量,有效重量及使用寿命显著高于其他品牌。
DTA型号缸体是一体成型的,强度很高,不会出现其他品牌缓冲器的“脱缸”问题。
全螺纹缸体提供可靠的,精确的安装固定,并且增大的接触面积促进了热能耗散到空气中。
活塞杆采用强化不锈钢,导向轴承采用高强度耐磨材料,密封系统采用了特殊材质,先进的设计不但可以防护一些侧向力,而且有效保证缓冲器的超长使用寿命。

确保液压缓冲器正确安装
1.确保安装工位的支撑强度足够牢固。
2.安装时保证缓冲器偏心角度小于2°活塞杆承受交大侧向负荷,会发生不同程度的弯曲,从而导致活塞杆复位障碍并且加快密封件的失效,导致漏油,缩短使用寿命。
3.缓冲器本体最好建议不作为安全限位装置使用,把外部安全限位装置调整在行程前1mm处最佳。请勿卸下冲击头使用,因为卸了帽会延长活塞杆,使活塞杆撞到底,造成底部破坏。
4.务必旋紧安装螺母或螺栓,使用螺纹胶更佳。以保证在经常的冲击中不松动。
5.并行使用两支以上的缓冲器时,必须选用同一型号产品,如可调型缓冲器需调至相同档位。
6.旋转应用时,建议不使用聚氨酯帽,为保证最大的偏心角度在2°以内,安装方式需要同时保证如下两点:
1)旋转中心到缓冲器的距离是缓冲行程的15倍。
2)按照下图所示正确的方式安装:当缓冲行程压缩到一半时,应无侧向负荷;
如若安装条件达不到上面要求的,请使用侧符合适配器。

TECHNICAL DATA

能量吸收 650 Nm/Cycle - 7,500 Nm/Cycle

行程 25 mm - 150 mm

撞击速度范围:0.3 ~ 5m/s(标准版),0.08 ~ 1m/s(低速版),超出范围请询DAMPTAC!
工作环境温度:-10℃ ~ +80℃(标准版),-40℃ ~ +120℃(特殊版)
可安装在任何位置。

集成限位停止。

外缸体材质:渗氮硬化强化钢 ; 活塞杆: 镀硬珞强化钢 ; 活塞杆帽子: 强化钢,外表面防腐处理; 复位弹簧: 专用弹簧钢 ; 附件: 镀镍或QPQ

阻尼介质:专用阻尼减速液压油



DTA4225,DTA4250,DTA4275

DTA4525,DTA4550,DTA4575

DTA6450,DTA64100,DTA64150,DTA62100




NOTE

确保避免外界不利因素对缓冲器的影响.
1.缓冲器内充满液压油,切勿在明火附近使用,严禁焚烧缓冲器。
2.确保在使用温度内使用缓冲器(-10℃-80℃),若需在特殊温度下使用,请联系我们。
3.禁止和酸、溶剂、乳化切削油等腐蚀性物质接触,避免接触灰尘、蒸汽等。
4.禁止在缓冲器外缸体上喷涂油漆等,否则会影响其散热效果。
5.禁止在活塞杆上涂画或做标记,防止发生液压油泄漏而缩短缓冲器的寿命。

  • 汽车制造行业
  • 非标自动化行业
  • 激光切割行业
  • 木材加工行业
  • 钢铁行业等
  • 测设设备等
